Puente Colgante en Quebrada
Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra


El Arco del puente está soportado en apoyos en pendiente irregular de 100 mt. de diferencia en el lado derecho, con respecto al izquierdo.
Dicho arco tiene forma elíptica tanto en su borde superior como inferior, nivelando los suelos de los extremos de la quebrada.
El puente está compuesto por dos pilares de acero curvados que salvan una luz de 700 mt.
Los pilares son sustentados en apoyos de hormigón reforzado - armado.
Cuenta con una viga reticulada en acero, que soporta la calzada compuesta por: una doble pista vehicular y una ciclo vía de doble transito a un costado y al otro un paseo peatonal.
La losa es de hormigón reforzado y armado; posee una calzada curva, asimétrica en sus extremos, con su parte izquierda más adelante y su parte derecha retraída.



Detalles Estructurales
Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra
Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra Puente Colgante en Quebrada - Diseñadora Victoria Andrea Muñoz Serra


Este Puente esta conformado por:
Uniones de Cables de acero tensados, con estructura metálica; en sus nodos; sujetas por intermedio de pletinas metálicas triangulares con base curva y pasadores circulares.
Pilares curvados a ambos lados del puente; también tensados por cables, van apoyados en apoyos circulares de hormigón reforzado.
Su arco es más alto en el lado opuesto a los pilares dando una forma de elipse que dinamiza al punte aún más.
Posición en planta de desviación de la losa en curva de un tercio más pronunciada y el otro extremo se desplaza disminuyendo la curvatura.
Las vigas son reticuladas en acero tubular en forma de triángulo.
Los Tensores se anclan mediante pletinas metálicas que nacen de cada nudo de las barras (pie derechos y cerchas).

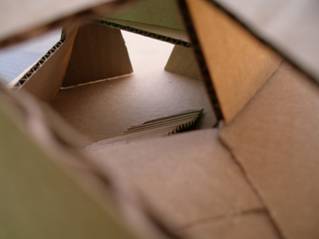

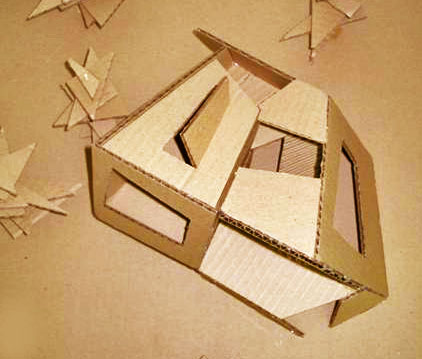

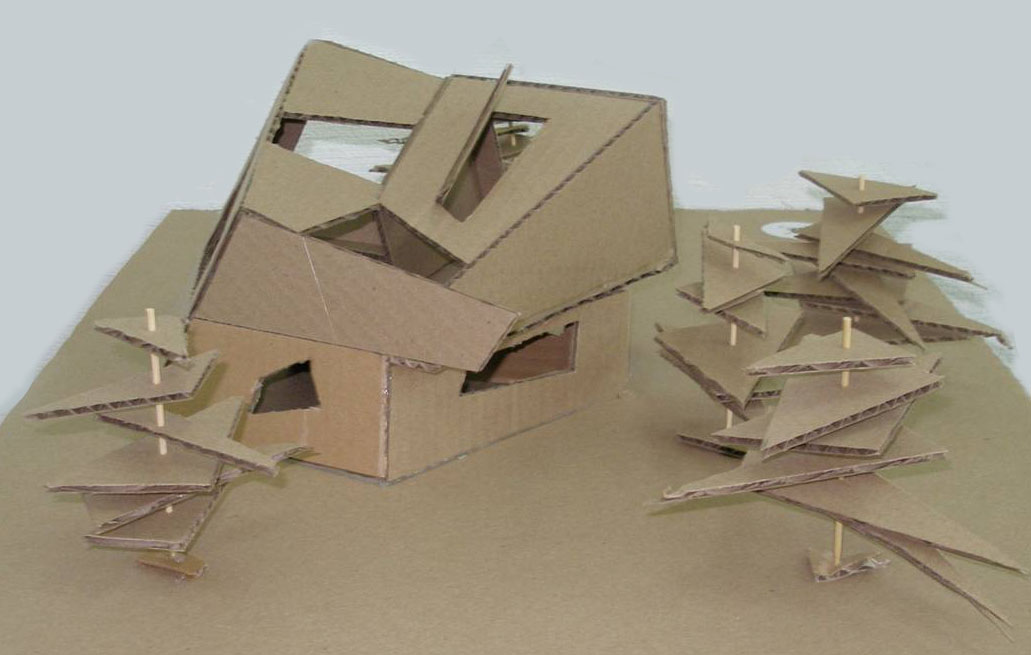

Casa del Escritor
Casa del Escritor - Diseñadora Victoria Andrea Muñoz Serra Casa del Escritor - Diseñadora Victoria Andrea Muñoz Serra Casa del Escritor - Diseñadora Victoria Andrea Muñoz Serra Casa del Escritor - Diseñadora Victoria Andrea Muñoz Serra Casa del Escritor - Diseñadora Victoria Andrea Muñoz Serra

Casa del Escritor - Diseñadora Victoria Andrea Muñoz Serra Casa del Escritor - Diseñadora Victoria Andrea Muñoz Serra Casa del Escritor - Diseñadora Victoria Andrea Muñoz Serra Casa del Escritor - Diseñadora Victoria Andrea Muñoz Serra Casa del Escritor - Diseñadora Victoria Andrea Muñoz Serra



Un espacio para la Creación Literaria que consta de una cortina vegetal para permitir el aislamiento y un ambiente más apto para la creación como fuente inspiradora.
Además se emplaza sobre una elevación del nivel mediante una plataforma; tipo muelle de hormigón; sobre un espejo de agua.
